😎融合器安装/接线

大多数融合器套件组合，都包括1个融合器本体（方盒子），3根连接线（可能是3HDMI也可能是2HDMI 1DP），1个融合器的电源线。

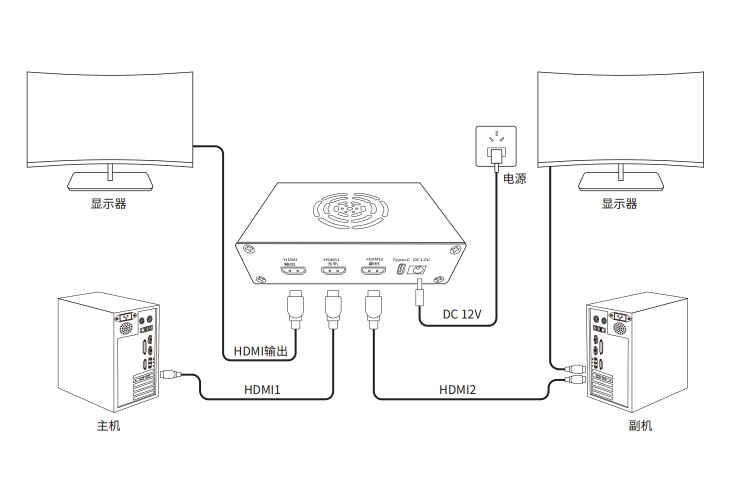

下图展示融合器的线缆接法（照片是帝辰融合器，其他融合器也大差不差），融合器将主机和副机显卡输出的画面融合后输入主显示器中，实现画面融合功能。

副机可以不接额外的显示器

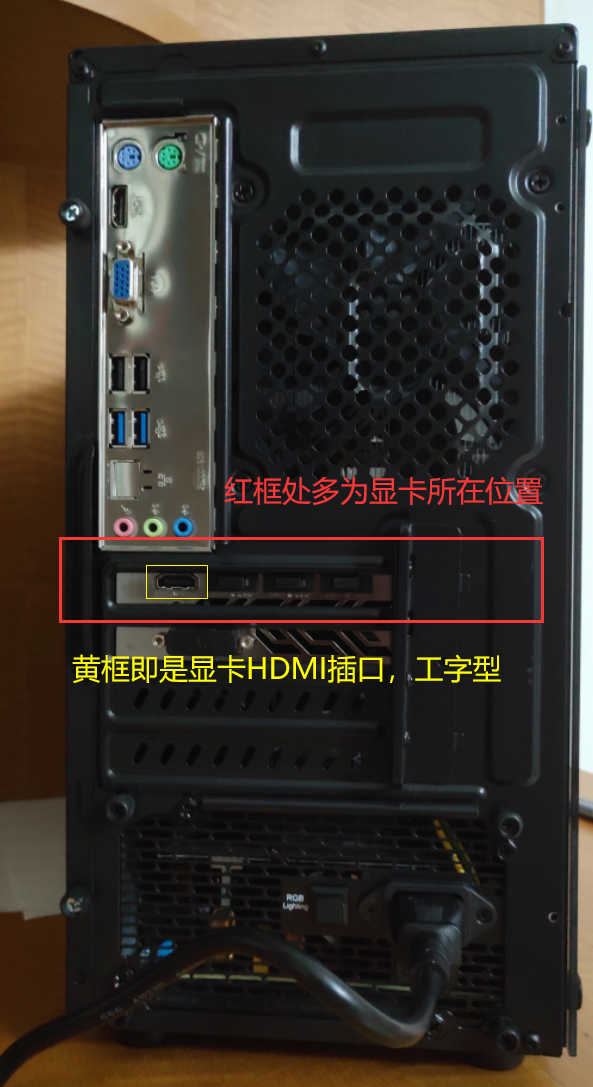

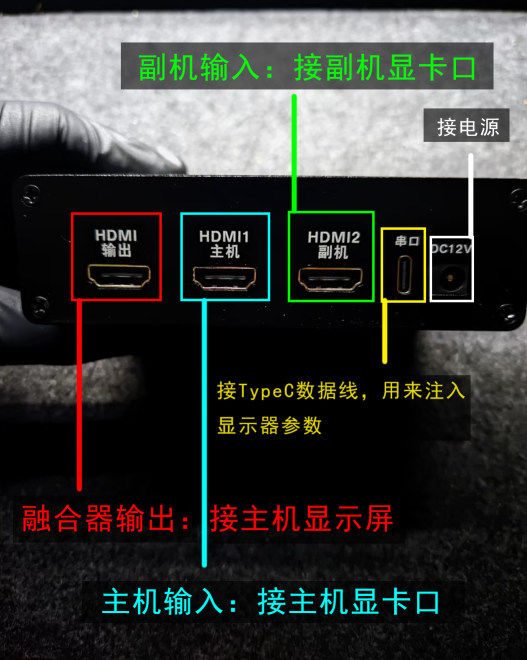

1.首先连接HDMI1（主机）和HDMI2（副机），使用两根HDMI连接线。

2.连接HDMI（输出），接显示器。

3.为融合器接电源；串口和那根type-c数据线不一定会用到，这里先不用接

4.启动主机和副机。并等待20秒

5.按下融合器开关（红色的按钮，写着power），启动融合器

以上步骤结束后，你通常会看到:

D1D2和H1H2 4个指示灯全部亮起（D2可能不亮）。

即代表接线成功完成，之后可以进入调试阶段~ →
